Проводное вещание, система звукового вещания, в которой, в отличие от радиовещания, звук (речь, музыка) передаётся большому числу слушателей (абонентам) посредством электрических колебаний, распространяющихся по проводным сетям (автономным вещательным либо телефонным). Различают однопрограммное и многопрограммное П. в.

  Однопрограммное П. в. впервые появилось в СССР. Первый узел П. в. мощностью 40 вт создан в Москве в 1925; он обслуживал 50 громкоговорителей, установленных на улицах. К началу Великой Отечественной войны 1941—45 в СССР насчитывалось свыше 11 тыс. узлов автономной сети П. в., которые обслуживали около 6 млн. абонентских громкоговорителей, а на 1 января 1974 — свыше 20 тыс. узлов и около 55 млн. абонентских громкоговорителей.

  Однопрограммное П. в. ведётся на звуковых частотах. Струк турная схема узла однопрограммного П. в. в крупном городе с большой территорией приведена на рис. 1. Программа звукового вещания поступает на центральную усилительную станцию из местного радиодома либо через станцию междугородной телефонной связи из областного, республиканского или столичного радиодома. В разных участках распределительной сети номинальное (рабочее) напряжение различно: обычно 960 в — в магистральных фидерных линиях (см. Фидер), 240 в — в распределительных фидерных линиях, 30 в — в абонентских линиях. Все усилительные станции и трансформаторные подстанции крупных узлов П. в. автоматизированы и управляются дистанционно с центральной усилительной станции. В менее крупных городах и населённых пунктах городского типа узел П. в. структурно может быть ограничен 3, 2 или 1 звеном (см. рис. 1). Высокая надёжность работы узлов П. в. обеспечивается резервированием усилителей и питанием трансформаторных подстанций по двум фидерам — от разных опорных усилительных станций, а также системой локализации повреждений в сети.

  Схема сельского узла П. в. показана на рис. 2. Вещательная программа поступает на усилительную станцию в районном центре с междугородного вещательного канала или принимается радиоприёмником, установленным на самой станции. Кроме распределительной сети фидерных линий районного центра, к станции подсоединены длинные (до 40 км) фидерные линии, идущие в соседние населённые пункты. Надёжность этих линий и качество звучания передаваемых программ несколько понижены. Поэтому в тех местах, где обеспечен устойчивый радиоприём на УКВ, часто устанавливают сельские автоматизированные узлы П. в. Вещательные программы поступают на станции таких узлов с ближайшей передающей радиостанции. Включение и выключение узла производится автоматически по к одированным командам, передаваемым той же радиостанцией.

  Распределительные сети П. в. в городах, как правило, воздушные. Они выполняются из стальных или биметаллических (сталемедных, сталеалюминиевых) проводов. В сельской местности применяют как воздушные проводные сети, так и подземные кабельные (преимущественно с алюминиевыми токопроводящими жилами).

  В ряде стран (например, в Германии, Австрии, Италии, Швейцарии) в 30-х гг. 20 в. были созданы системы многопрограммного П. в. по телефонным сетям. В городах СССР система 3-программного П. в. внедряется с 1962. В ней передача двух дополнительных программ производится по существующим автономным сетям П. в. методом амплитудной модуляции колебаний с несущими частотами 78 и 120 кгц. Соответствующие передатчики устанавливают на опорных усилительных станциях однопрограммного П. в. (рис. 3). Все 3 программы передаются одновременно. Для воспроизведения звука применяют с пециальный 3-программный громкоговоритель, состоящий из набора электрических фильтров, детектора, усилителя и собственно громкоговорителя. Число абонентов, для которых создана возможность приёма 3 программ П. в., превышает 14 млн. (1974).

  Основные качественные показатели П. в.: диапазон воспроизводимых частот (50 — 10 000 гц для городов и 100—6000 гц для сельской местности при неравномерности частотной характеристики < 6 дб), коэффициент гармоник (< 6% на низшей частоте при номинальном напряжении в линии), отношение сигнал/помеха (не менее 50—55 дб).

  Главные достоинства П. в. — его высокая экономичность и надёжность, высокое качество передачи, простота в обращении с абонентским громкоговорителем. Перспектива развития П. в. связана с дальнейшим расширением 3-программного П. в. в городах и внедрением его в сельской местности, с созданием совместных кабельных сетей телевизионного и звукового вещания.



  Лит.: Ривкис И. Т ., Штейнбук Л. И., Радиотрансляционные сети трехпрограммного вещания, М., 1971; Караваева С, Ф., Проводное вещание, М., 1973.

  И. Е. Горон, Л. З. Папернов.

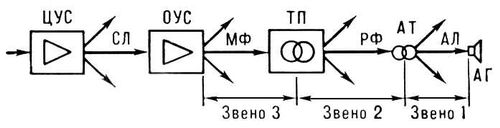

Рис. 1. Структурная схема узла проводного вещания крупного города: ЦУС — центральная усилительная станция; ОУС — опорная усилительная станция (ОУС расположены в разных районах города; на них установлены мощные усилители звуковых частот, питающие распределительную сеть); ТП — понижающая трансформаторная подстанция; АТ — понижающий абонентский трансформатор; АГ — абонентский громкоговоритель; СЛ — соединительная линия; МФ — магистральная фидерная линия; РФ — распределительная фидерная линия; АЛ — абонентская линия.

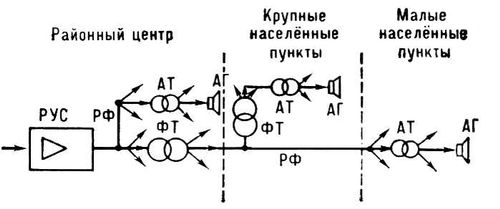

Рис. 2. Структурная схема районного (сельского) узла проводного вещания: РУС — усилительная станция районного узла; ФТ — понижающий фидерный трансформатор; РФ — распределительная фидерная линия; АТ — понижающий абонентский трансформатор; АГ — абонентский громкоговоритель.

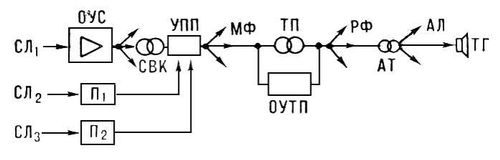

Рис. 3. Структурная схема узла трехпрограммного проводного вещания: П1 и П2 — передатчики; СВК — статив (стойка) выходной коммутации с повышающим трансформатором; УПП — устройство для подключения передатчиков; ОУТП — обходное устройство трансформаторной подстанции для пропуска сигналов дополнительных программ; ТГ — трехпрограммный громкоговоритель. Остальные обозначения те же, что и на рис. 1.
