Приёмный радиоцентр, крупная приёмная радиостанция, комплекс сооружений и технических средств для одновременного приёма сигналов многих передающих радиостанций. Первые П. р. строились одновременно с передающими радиоцентрами. П. р. может быть автономным (выделенным) или входить в состав узла связи определённого назначения, например магистральной или космической радиосвязи, радиовещания и т.д. К числу основных технических средств П. р. относятся антенные и фидерные устройства с аппаратурой многократного использования антенн, радиоприёмники, промежуточная и оконечная аппаратура приёмного тракта; к числу вспомогательных — аппаратура контроля, дистанционного управления, служебной связи и сигнализации. Обычно технические средства П. р. размещаются на его территории в стационарных сооружениях. Небольшие П. р. могут располагаться в полустационарных сооружениях и на передвижных объектах.

  Техническое построение (структура) П. р. зависит от вида принимаемых сигналов и предпринимаемых мер по улучшению качества их приёма. На рис. приведена обобщённая структурная схема, показывающая функциональные связи основных элементов П. р. Антенные устройства располагаются вблизи технического здания на антенном поле, которое обычно занимает площадь ~10—100 гаольшую часть территории П. р.). На стационарных П. р. размещается до двух-трёх десятков направленных антенн больших линейных размеров (до нескольких сотен м и более), в том числе сложные антенные системы, например фазированные антенные решётки. К антеннам посредством фидеров подсоединяются радиоприёмники (до 100 и более); кроме того, к ним подключаются устройства настройки и согласования антенн, контроля работы антенн и фидерных линий, а также элементы грозозащиты на входе радиоприёмников . В процессе эксплуатации П. р. часто возникает необходимость одновременно подключать к одной антенне несколько радиоприёмников или переключать их с одних антенн на другие; эти коммутационные функции выполняет аппаратура многократного использования антенн. Она состоит из широкополосных антенных усилителей (соединённых каждый со своей антенной), разветвителей (позволяющих получить несколько выходов с одного усилителя) и антенных коммутаторов, имеющих коммутационное поле с координатной структурой, благодаря которой входы каждого коммутатора соединены с выходами всех усилителей, а выходы — только со своей группой радиоприёмников. На крупных П. р. радиоприёмники размещают в специализированных аппаратных помещениях (например, слухового приёма, буквопечатающего приёма и т.д.). К выходам радиоприёмников подключается промежуточная и оконечная приёмная аппаратура, назначение которой — улучшить качество приёма сигналов (в частности, для борьбы с замираниями сигналов применяется сдвоенный и даже счетверённый приём на разнесённые антенны). Промежуточная и оконечная аппаратура имеет выходы на линии связи, по которым принимаемые сигналы через радиобюро или радиодиспетчерский пункт поступают в др. аппаратные (узла связи). Совокупность антенн, радиоприёмников, промежуточной и оконечной аппаратуры образует единую приёмную систему П. р.

  Характерные показатели технических возможностей П. р. — число обслуживаемых корреспондентов, количество и качество технических средств. В зависимости от назначения и уровня автоматизации П. р. распределение технических средств и управление ими осуществляют либо непосредственно на П. р., либо дистанционно — из радиобюро, радиодиспетчерского пункта, центра телефонной или телеграфной связи и т.д.

  Для улучшения условий приёма и уменьшения влияния помех радиоприёму П. р., как правило, располагают вдали от источников радиопомех индустриальных, передающи х радиоцентров и отдельных мощных передающих радиостанций.



  Лит.: Барановский Б. К., Аппаратура многократного использования приемных антенн коротковолнового диапазона, М., 1966; Челышев В. Д., Приемные радиоцентры, М., 1975.

  В. Д. Челышев.

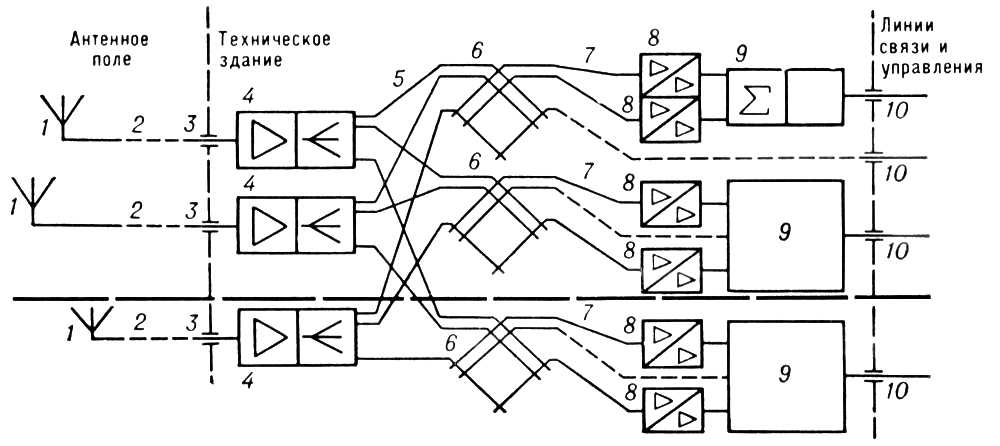

Обобщённая структурная схема приёмного радиоцентра: 1 — антенна; 2 — фидерная линия; 3 — антенный ввод; 4 — широкополосный антенный усилитель (с встроенным, реже автономным разветвителем); 5 — высокочастотная разводка усилители — коммутаторы; 6 — антенный коммутатор; 7 — высокочастотная разводка коммутатор — группа радиоприёмников; 8 — радиоприёмник (2 верхних — для сдвоенного приёма); 9 — промежуточная и оконечная аппаратура приёмного тракта; 10 — вывод линии связи и управления.
