Потенциалоскоп (от потенциал и греч. skopéo — смотрю, наблюдаю) с видимым изображением, электроннолучевой прибор, предназначенный для записи информации, подаваемой на его входной электрод в виде электрических сигналов, её хранения и последующего воспроизведения на люминесцентном экране. Записывающий электронный луч П. (рис.), модулированный сигналом, подлежащим записи, перемещаясь по мишени, выбивает с её диэлектрической поверхности вторичные электроны (см. Вторичная электронная эмиссия) и создаёт на ней переменный потенциал. Изменения потенциала пропорциональны силе тока и времени действия записывающего луча. Полученный на мишени т. н. потенциальный рельеф модулирует воспроизводящий пучок электронов, соз дающий изображение на экране. В т. н. полутоновых П. потенциал мишени отрицателен по отношению к потенциалу катода воспроизводящего прожектора, поэтому электроны воспроизводящего пучка не попадают на мишень и записанное изображение сохраняется на ней в течение некоторого времени (до нескольких мин). В бистабильных П. потенциал мишени положителен по отношению к потенциалу катода воспроизводящего прожектора и воспроизводящий пучок приводит её потенциал к двум стабильным значениям, благодаря чему изображение сохраняется длительное время (до нескольких часов).

  П. с видимым изображением применяют для наблюдения однократных и редко повторяющихся сигналов в осциллографах, радиолокационных индикаторах, устройствах вывода информации ЭВМ и т.д. В осциллографах П. имеют яркость свечения 2—150 нт, разрешающую способность (определяемую числом линий, приходящихся на диаметр или какую-либо сторону изображения на экране П.) 60—200 линий и полное время воспроизведения (считывания) 1—600 м ин; в радиолокационных устройствах — соответственно 100—5000 нт, 150—600 линий и 0,2—2,0 мин.

  П. называют также любую запоминающую электроннолучевую трубку, последний термин в 70-е гг. 20 в. получает преимущественное распространение.

  Лит.: Котовщиков Г. С., Кондратенков В. М., Запоминающие трубки с видимым изображением, М., 1970; Жигарев А. А., Электронная оптика и электроннолучевые приборы, М., 1972; Денбновецкий С. В., Семенов Г. Ф., Запоминающие электроннолучевые трубки в устройствах обработки информации, М., 1973 (лит.).

  Г. С. Котовщиков.

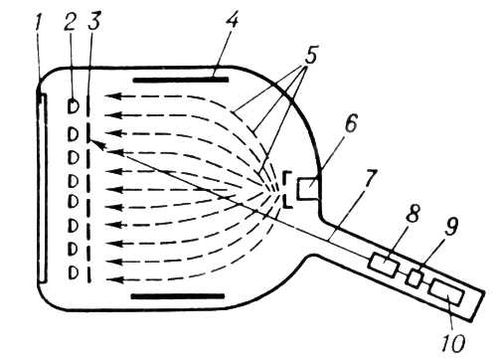

Схема потенциалоскопа с видимым изображением: 1 — люминесцентный экран; 2 — мишень в виде металлической мелкоструктурной сетки, покрытой слоем диэлектрика; 3 — коллекторная сетка; 4 — э лектрод, формирующий воспроизводящий пучок электронов; 5 — воспроизводящий пучок электронов, облучающий равномерно всю поверхность мишени; 6 — электронный прожектор воспроизводящего пучка; 7 — записывающий луч; 8 — отклоняющая система записывающего луча; 9 — электрод, к которому подводится записываемый сигнал; 10 — электронный прожектор записывающего луча.
