Пневмореле, пневматическое реле, один из основных элементов пневмоавтоматики управляющий элемент, у которого воспринимающим органом служит мембрана (чаще всего эластичная), сильфон и т. п., а механопневматическим преобразователем механического перемещения в изменение давления воздуха (газа) — сопло — заслонка. В наиболее распространённых мембранных П. (рис.) применяют как одиночные мембраны, так и их наборы (мембранные блоки). Торцы мембран используются в качестве заслонок для одного или двух сопел, расположенных по оси мембран. Мембранные П. бывают аналогового (непрерывного) и дискретного действия.

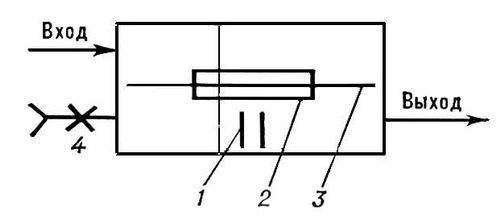

Схема одномембранного пнев мореле: 1 — сопло; 2 — заслонка; 3 — мембрана; 4 — пневмосопротивление на линии питания реле.
