Печатная схема, узел электро- или радиоаппаратуры, выполненный на одной плате в виде системы печатных электро- и радиоэлементов, соединённых между собой способом печатного монтажа. В печатном исполнении изготавливают многие пассивные элементы (см. рис.): резисторы и конденсаторы, катушки индуктивности и трансформаторы, разъёмы и переключатели, СВЧ элементы (для работы на частотах от 500 до 2000 Мгц) полосковые линии, направленные ответвители, полосовые фильтры, аттенюаторы и т.д. Резисторы получают либо нанесением через трафарет на отдельные участки платы (полоски или площадки) резистивной смеси (пасты) (точность получения номинального значения сопротивления 20—40%), либо термовакуумным осаждением на плату тонкого слоя углерода, металла (тантал, ниобий), окисла металла (двуокись олова) , сплава (нихром) (точность 5—10%). Конденсаторы получают путём образования металлизированных площадок на одной или на обеих сторонах платы. Из-за малой ёмкости (до нескольких десятков пф) и больших значений тангенса угла диэлектрических потерь применение их ограничено. Катушки индуктивности в виде одно- или многовитковых спиралей получают травлением (на фольгированных платах) или вжиганием серебра (на керамических платах). Обычно значения их индуктивности не превышают 7—10 мкгн, а при особо тонких проводниках — 50 мкгн. Подобным же образом получают и трансформаторы. При изготовлении разъёмов с пружинящим контактом на краю платы создают ряд печатных полосок с износоустойчивым покрытием из родия или платины, играющих роль вилки. Аналогично изготавливают контактную часть переключателей, имеющих сложную систему коммутации, например кодовые диски для цифровых устройств. Соединительные кабели (одно- и многослойные) в виде плоской многопроводной системы получают травлением гибкой фольгированной плёнки. Габариты и масса таких кабелей значительно (в 7—10 раз) меньше, чем, например, у обычных радиочастотных кабелей. Печатные элементы СВЧ тракта, а иногда также и пассивные элементы электронных усилителей промежуточной и низкой частот создают в один приём на большой (до 500 Х 500 мм) плате из неполярного диэлектрика. П. с. обычно покрывают влаго- и термостойким лаком, после чего она представляет собой законченное изделие.

  По существу таким же образом изготавливают и пассивные элементы гибридных и плёночных интегральных микросхем (см. Интегральная схема).

  Применение П. с. существенно повышает плотность монтажа, технологичность изготовления и надёжность узлов радиоэлектронных устройств (например, ЭВМ, телевизоров, радиоприёмников) и служит основой их микроминиатюризации и комплексной миниатюризации, особенно при крупных масштабах производства (см. так же Микромодуль, Микроэлектроника).



  Лит.: Печатные схемы в приборостроении, вычислительной технике и автоматике, М., 1973.

  Б. П. Лиховецкий.

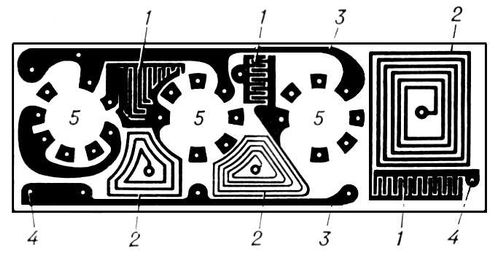

Печатная схема: 1 — конденсаторы; 2 — катушки индуктивности; 3 — электропроводящие полоски, соединяющие элементы; 4 — контактные площадки; 5 — контактные площадки переключателей.
