Печатная плата, плата, содержащая на своих поверхностях печатные проводники электрического тока с контактными площадками (см. Печатный монтаж), служащие для соединения навесных элементов согласно электрической схеме функционального узла электро- или радиоаппаратуры, а также металлизированные (переходные) и неметаллизированные (крепёжные) отверстия. Известно около 200 методов выполнения П. п. (в частности, фотохимический, фотоэлектрохимический, офсетно-электрохимический), отличающихся способом получения токопроводящего покрытия или способом выполнения изображения печатных проводников. Размеры П. п., положение центров отверстий и их диаметров стандартизованы: длина от 10 до 360 мм; ширина от 10 до 240 мм; толщина от 0,05 до 3 мм (в зависимости от требуемой жёсткости); шаг координатной сетки при размет ке отверстий 2,5 мм (реже 1,25 мм), диаметр отверстий 0,2—3 мм. Различают П. п. односторонние (см. рис.), двусторонние и многослойные (до 15 слоев). Многослойные П. п. выполняют методами: выступающих выводов, металлизации стенок сквозных отверстий, попарного прессования двухсторонних П. п., послойного наращивания и др. Материалом для П. п. чаще всего служат фольгированные и нефольгированные гетинакс и стеклотекстолит, армированный фторопласт, полистирол, полиэтилентерефталат, полиамид, поликарбонат, радиокерамика и др.



  Лит.: Конструирование и технология печатных плат, М., 1973.

  Б. П. Лиховецкий.

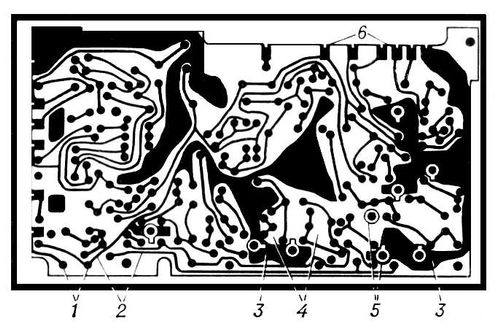

Печатная плата: 1 — контактные площадки; 2 — печатные проводники; 3 — участок фольгированной поверхности; 4 — электроизоляционные промежутки; 5 — металлизированные отверстия; 6 — контактные площ адки для соединения с внешними электрическими цепями.
