Опрыскиватель, машина или аппарат для распыла и нанесения жидких пестицидов (в виде растворов, суспензий, эмульсий различной концентрации) на растения в целях борьбы с их вредителями и болезнями, а также для уничтожения сорняков. О. используют и при дезинсекции помещений. По назначению различают О. для обработки полевых культур, садов, виноградников; по типу распыливающих устройств — гидравлические, вентиляторные и аэрозольные (см. Аэрозольный генератор); по способу транспортировки во время работы — ранцевые, конные, тракторные (навесные и прицепные) и авиационные. В гидравлических О. (рис. 1) жидкий ядохимикат подаётся под давлением в распыливающие наконечники, в которых он дробится на капли и выбрасывается на обрабатываемый объект. В вентиляторных О. (рис. 2) ядохимикат, распылённый наконечниками, подаётся на обрабатываемый объект воздушным потоком. В некоторых О. воздушный поток используется и для дополнительного дробления ядохимиката на более мелкие частицы. Основные узлы и механизмы О. — резервуар с мешалкой для перемешивания ядохимиката, насос для создания давления, необходимого для распыления жидкости и сообщения её частицам определённой скорости, вентилятор (у вентиляторного О.), брандспойт или штанга, регулятор давления, распыливающие наконечники, эжектор для заправки О. Степень сжатия жидкости контролируют манометром. Рабочие органы тракторных О. приводятся в действие от вала отбора мощности трактора, ранцевых — вручную, конных — вручную или специальным двигателем, авиационных — ветряком, монтируемым на самолёте.



  Лит.: Шамаев Г. П., Шеруда С. Д., Механизация работ по защите сельскохозяйственных культур от вредителей и болезней, М., 1964.

  Г. П. Шамаев.

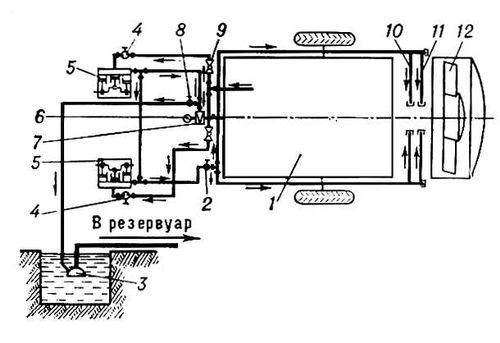

Рис. 2. Схема прицепного вентиляторно го опрыскивателя: 1 — резервуар; 2 и 8 — вентили; 3 — эжектор; 4 — фильтры; 5 — насосы; 6 — манометр; 7 — редукционно-предохранительный клапан; 9 — кран; 10 и 11 — коллекторы с центробежными распыливающими наконечниками; 12 — осевой вентилятор.


Рис. 1. Схема навесного гидравлического опрыскивателя: 1 — резервуар; 2 — гидромешалка; 3 — фильтр; 4 — насос; 5 — эжектор; 6 — вентиль; 7 — редукционный клапан; 8 — манометр; 9 — штанга с распыливающими наконечниками; 10 — брандспойты.
