Насосная установка, комплекс устройств, включающий, как правило, насосный агрегат, подводящие (всасывающие) и отводящие (нагнетательные) трубопроводы, резервуары для жидкости, а также арматуру (задвижки и пр.), контрольно-измерительные и др. приборы (в том числе для сигнализации и автоматического управления).

  Н. у. бывают постоянные, временные и краткосрочные, в которых часто применяют передвижные насосные агрегаты и гибкие шланги вместо металлических труб. Н. у. классифицируют также по назначению: строительные, водопроводные, канализационные и др. При наличии нескольких агрегатов различают Н. у. с раздельной, параллельной и последовательной работой насосов.

  Важнейшие технические показатели, характеризующие Н. у. (рис.): геометрические высоты всасывания h_г, _вс и нагнетания h_r, _н, составляющие полную высоту подачи жидкости h_г, давления на поверхностях жидкости в приёмном p₁ и напорном p₂ резервуарах, диаметры и длины подводящего и отводящего трубопроводов, а также паспортные данные о насосном агрегате. Режим работы Н. у. устанавливается в результате взаимодействия насосного агрегата с др. основными её элементами и всегда характеризуется равенством напора насоса тому напору, который преодолевается в данных условиях (с учётом h_r, потерь напора в трубопроводах h_w и разности давлений p₂ — p₁). Изменение режима эксплуатации Н. у. может происходить под влиянием различных факторов (увеличения p₂, h_w, h_r и др.) или целенаправленно, путём применения того или иного способа регулирования (например, путём изменения частоты вращения вала насоса).

  Для нормального (устойчивого, надёжного ) действия Н. у. необходимо, чтобы высота расположения насоса над поверхностью захватываемой им жидкости не превышала допустимой высоты всасывания. Автоматизация пуска, остановки, защиты от аварий и др. процессов, сопутствующих действию Н. у., достигается с помощью соответствующих реле (уровня, давления, теплового и др.), контакторов, магнитных пускателей и пр. устройств.

  Лит.: Турк В. И., Насосы и насосные станции, 2 изд., М., 1961; Лобачев П. В., Насосы и насосные станции, М., 1972.

  Ю. В. Квитковский.

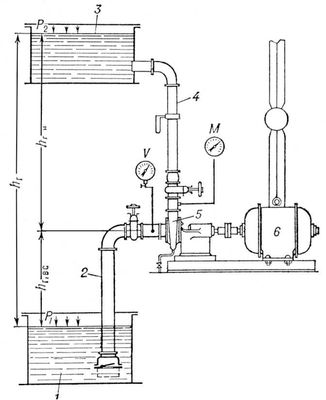

Насосная установка с положительной высотой всасывания и одним насосным агрегатом: 1 и 3 приёмный и напорный резервуары; 2 и 4 подводящий и отводящий трубопроводы; 5 — насос; 6 — электродвигатель.
