Мультипликатор (от лат. multiplico — умножаю, увеличиваю), 1) устройство для увеличения частоты вращения вала машины, выполненное в виде обособленного механизма, обычно с повышающими зубчатыми передачами. Применяется редко, преимущественно в испытательных и лабораторных установках, когда частота вращения вала двигателя, приводящего в действие вал машины, недостаточна для выполнения требуемой операции. 2) Устройство для повышения давления жидкости, состоящее из двух соединённых между собой цилиндров (рис.). В цилиндре низкого давления находится поршень большого диаметра D, который соединён с плунжером малого диаметра d, входящим в цилиндр высокого давления. Получаемое давление pB будет в

раз больше подводимого pH (в 40—60 раз). М., главным образом гидравлические, имеют огра ниченное применение в современных гидравлических прессах (для увеличения усилия прессования), в пневмогидравлических усилителях (в многоточечных зажимных устройствах металлорежущих станков).

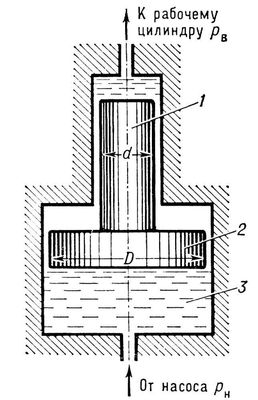

Схема гидравлического мультипликатора: 1 — плунжер малого диаметра; 2 — поршень большого диаметра; 3 — рабочая жидкость.
