Магнитная восприимчивость, физическая величина, характеризующая связь между магнитным моментом (намагниченностью) вещества и магнитным полем в этом веществе.

  Объёмная М. в. равна отношению намагниченности единицы объёма вещества J к напряжённости Н намагничивающего магнитного поля:  = J /H. М. в. — величина безразмерная и измеряется в безразмерных единицах М. в., рассчитанная на 1 кг (или 1 г) вещества, называется удельной (_уд = /r, где r — плотность вещества), а М. в. одного моля — молярной: c = _уд×М, где М — молекулярная масса вещества.

  М. в., може т быть как положительной, так и отрицательной. Отрицательной М. в. обладают диамагнетики, они намагничиваются не по полю, а против поля. У парамагнетиков и ферромагнетиков М. в. положительна (они намагничиваются по полю). М. в. диамагнетиков и парамагнетиков мала (~10^-4—10^-6), она слабо зависит от Н и то лишь в области очень сильных полей (и низких температур). Значения М. в. приведены в таблице.

Магнитная восприимчивость некоторых диамагнетиков и парамагнетиков (при нормальных условиях)^*

^*Данные приведены для СГС системы единиц

  М. в. достигает особенно больших значений в ферромагнетиках (от нескольких десятков до многих тысяч единиц), причём она очень сильно и сложным образом зависит от Н. Поэтому для ферромагнетиков вводят дифференциальную М. в. k_д = dJ / dH. При Н = 0 (см. рис.) М. в. ферромагнетиков не равна нулю, а имеет значение k_а, называемое начальной М. в. С увеличением Н М. в. растет, достигает максимума (k_макс) и затем вновь уменьшается. В области очень высоких значений Н М. в. ферромагнетиков (при температурах, не очень близких к точке Кюри) становится столь же незначительной, как и в обычных парамагнетиках (область парапроцесса). Вид кривой k (H) (кривая Столетова) обусловлен сложным механизмом намагничивания ферромагнетиков. Типичные значения k _а и k_макс: Fe ~ 1100 и ~ 22000, Ni  ~ 12 и ~ 80, сплав пермаллой ~ 800 и ~8000 (в нормальных условиях).

  М. в., как правило, зависит от температуры (исключение составляют большинство диамагнетиков и некоторые парамагнетики — щелочные и, отчасти, щёлочноземельные металлы). М, в. парамагнетиков уменьшается с температурой, следуя Кюри закону или Кюри — Вейса закону. В ферромагнитных телах М. в. с ростом температуры увеличивается, достигая резкого максимума вблизи точки Кюри q. М в. антиферромагнетиков увеличивается с ростом температуры до точки Нееля, а затем падает по закону Кюри — Вейса (см. Кюри точка).

  Лит.: Вонсовский С. В., Магнетизм, М., 1971; Бозорт Р., Ферромагнетизм, перевод с английского, М., 1956; Tables de constantes et données numériques, 7. Constantes sélectionnées. Diamagnétisme et paramagnétisme, par G. Foëx, P., 1957.

  С. В. Вонсовский.

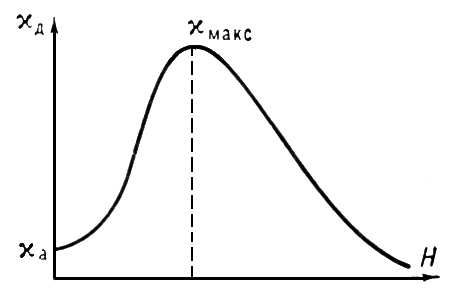

Кривая зависимости дифференциальной магнитной восприимчивости c_д ферромагнетиков от напряжённости намагничивающего поля Н.
