Коэрцитиметр, прибор для измерения коэрцитивной силы ферромагнитных материалов. Наиболее распространены К. для измерения коэрцитивной силы по намагниченности JHC, или HC. Это объясняется простотой методики измерений и, кроме того, для материалов с HC < 500 а/см значения коэрцитивной силы, определяемые по индукции и намагниченности, мало отличаются друг от друга. При измерении HC испытываемый образец сначала намагничивают практически до насыщения в электромагните или в намагничивающей катушке К. Затем через эту катушку с помещенным в неё образцом пропускают постоянный ток, магнитное поле которого размагничивает образец. Ток увеличивают до тех пор, пока намагниченность J образца не уменьшится до нуля, что регистрируется различного рода индикаторами (нулевыми приб орами). По току в катушке К., соответствующему состоянию образца с J = 0, определяют напряжённость размагничивающего поля, т. е. HC. Для этого предварительно устанавливается зависимость напряжённости Н магнитного поля, создаваемого катушкой, от силы протекающего по её обмотке тока. Часто амперметр в цепи намагничивающей катушки имеет шкалу, проградуированную непосредственно в единицах напряжённости поля. К. отличаются друг от друга в основном способом определения равенства нулю намагниченности образца. На рис. 1 схематически показано устройство К. с генератором измерительным в качестве нулевого прибора, на рис. 2 — схема К. с выполняющим ту же роль феррозондом. Феррозонды очень чувствительны, поэтому они могут быть расположены вне намагничивающей катушки, что обеспечивает меньшую зависимост ь показаний прибора от формы образца. Кроме указанных типов К., распространены К. с датчиками Холла; К. с измерительной катушкой, подключенной к баллистическому гальванометру и сдёргиваемой с образца при определении в нём остаточной намагниченности; вибрационные К., у которых нульиндикатором служит колеблющаяся измерительная катушка, и т. д. Для измерения коэрцитивной силы образца по индукции (BHC) его делают частью замкнутой магнитной цепи пермеаметра, электромагнита или т. н. приставного К. (упрощённого пермеаметра, служащего для определения одной точки петли гистерезиса — BHC). Значение BHC соответствует напряжённости размагничивающего поля, при которой индукция В в образце равна нулю.

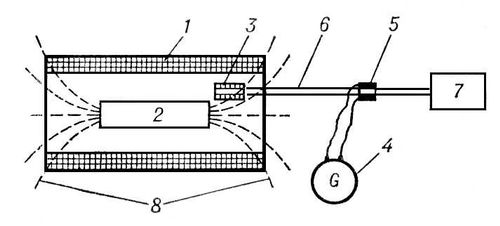

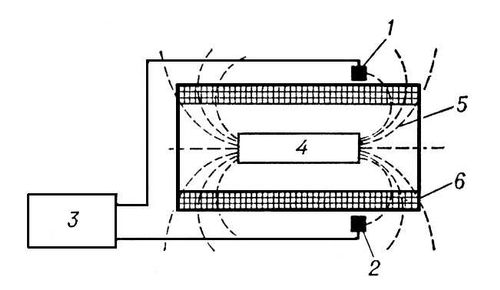

Лит.: Кифер И. И., Испытания ферромагнитных материало в, 3 изд., М., 1969; Магнитные измерения, под ред. Е. Т. Чернышева, М., 1969. И. И. Кифер. ![]() Рис. 1. Коэрцитиметр с измерительным генератором (блок-схема): 1 — намагничивающая катушка; 2 — образец; 3 — катушка измерительного генератора; 4 — магнитоэлектрический гальванометр, присоединённый к щёткам коллектора 5; 6 — вал электродвигателя 7; 8 — силовые линии магнитного поля образца. ![]() Рис. 2. Феррозондовый коэрцитиметр (блок-схема): 1 и 2 — чувствительные элементы феррозонда, соединённые по разностной схеме; 3 — феррозондовый нулевой прибор; 4 — образец; 5 — силовые линии магнитного поля образца; 6 — намагничивающая катушка. |
