Картофелеуборочный комбайн, машина для выкапывания картофеля, отделения клубней от ботвы и почвы и сбора клубней в бункер или в транспортные средства. В СССР выпускается К. к. ККУ-2 «Дружба» в двух модификациях (рис.) — элеваторной и грохотной. В элеваторной модификации пассивный лемех подрезает пласт почвы, а прутковый элеватор рыхлит его и отсеивает почву. В грохотной модификации лемех колеблется вместе с первым решетом грохота. Элеватор или решёта грохота отсеивают основную часть почвы. Масса, сходящая с просеивающих органов, поступает в комкодавитель, пневматические баллоны которого разрушают комки. Измельченная почва просеивается па решётах грохота. Оставшаяся масса поступает на прутковый транспортёр ботвоудаляющего устройства. Клубни и мелкие примеси просыпаются между прутками транспортёра, а ботва (с неоторванными клубнями) и растительные примеси зависают на прутках и выбрасываются транспортёром после прохода через прижимн ой транспортёр на поле сзади комбайна. При протаскивании ботвы между транспортёрами отбойные прутки отрывают оставшиеся клубни. Клубни с примесями (комки почвы, столоны, камни) подаются барабанным транспортёром на горку, а с неё — на транспортёр-переборщик, на котором рабочие вручную отбирают от клубней примеси и кладут их на транспортёр примесей, сбрасывающий камни и комки на поле. Клубни с транспортёра-переборщика поступают на загрузочный элеватор, который подаёт их в бункер-копильник, имеющий подвижное дно. После заполнения бункера клубни выгружают в кузов саморазгружающегося прицепа или автомобиля-самосвала. К. к. может быть использован для уборки картофеля на песчаных, супесчаных и лёгких суглинистых почвах, не засорённых камнями. К. к. грохотной модификации может работать и на почвах, засорённых мелкими камнями. Производительность К. к. 0,2—0,42 га/ч; рабочая скорость 1,3—4,0 км/ч. Обслуживают его тракторист и 4—5 рабочих.

  Широко используют К. к. за рубежом, например К. к. типа «Веймар» различных модификаций в ГДР для уборки картофеля, высаженного с междурядьями 62,5—70 см; одно- и двухрядные картофелеуборочные машины в ФРГ для уборки картофеля, высаженного с междурядьями до 75 см; К. к. типа «Супер дуплекс» в Великобритании, и др. Технологическая схема работы этих машин аналогична схеме работы К. к. «Дружба».

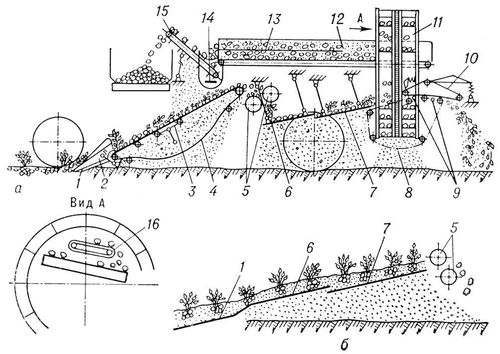

Схема рабочего процесса картофелеуборочного комбайна: а — элеваторной модификации; б — грохотной модификации; 1 — подкапывающий лемех; 2 — боковина; 3 — механизм принудительного встряхивания элеватора; 4 — основной элеватор; 5 — комкодавитель; 6 и 7 — решёта грохота; 8 — транспортёр ботвоудаляющего устройства; 9 — отбойные прутки; 10 — прижимной транспортёр; 11 — барабанный транспортёр; 12 — транспортёр-переборщик; 13 — делитель; 14 — транспортёр примесей; 15 — загрузочный элеватор; 16 — горка.
