Искровой промежуток, воздушный промежуток, разделяющий электроды в установках высокого напряжения. Различают защитные и отделительные И. п. Защитный И. п. предохраняет изоляцию от перенапряжений и воздействия электрической дуги. В нём (рис. 1, а) металлические электроды 1 и 2 включаются параллельно защищаемой изоляции. Изолятор не подвергается воздействию дуги, так как она горит в воздушном промежутке l (который меньше l1). По форме электродов защитные И. п. разделяются на стержневые (рис. 1, а) и кольцевые (рис. 1, б). Отделительный И. п. — основной элемент вентильного разрядника (см. Разрядник вентильный), ограждающий рабочее сопротивление РС разрядника (рис. 2а) от воздействия но минального напряжения установки. Сопротивления R служат для выравнивания распределения напряжения по И. п. (ИП). Волна перенапряжения отводится в землю через рабочее сопротивление РС, дуга сопровождающего тока промышленной частоты (50 гц) гасится благодаря разбивке её на короткие дуги единичных И. п. (рис. 2, б). Отделительный И. п. группируется из 2, 4, 6 и т. д. единичных И. п. Воздушный промежуток единичного И. п. обычно около 1 мм; число их устанавливают из расчёта: один промежуток на 1 кв номинального напряжения установки.

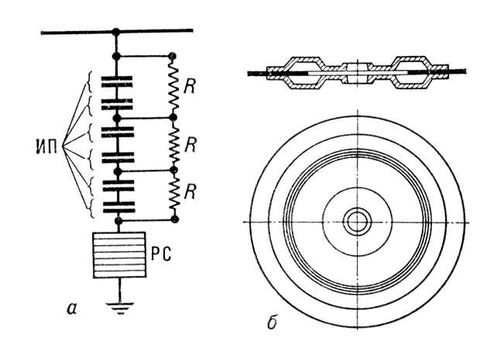

Рис. 2. Вентильный разрядник: а — схема искрового промежутка; б — единичный искровой промежуток.

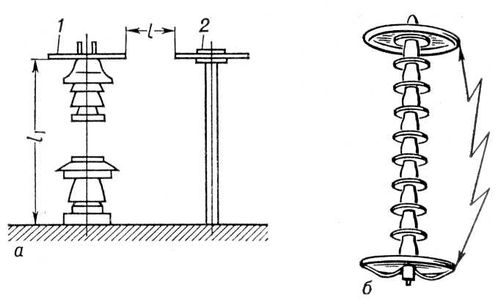

Рис. 1. Защитный искровой промежуток: а — стержневой; б — кольцевой.
