Добротности измеритель, куметр, радиоизмерительный прибор для определения добротности колебательных контуров, катушек индуктивности, конденсаторов, а также для измерения индуктивности, ёмкости, омических потерь в катушках индуктивности, тангенса угла потерь конденсаторов. Добротность контура определяется как отношение напряжения при резонансе U2 к напряжению U1 (рис.); шкала прибора градуирована в значениях добротности. Ёмкость конденсатора определяют методом замещения его образцовым конденсатором; при этом к зажимам Lx контура подключают образцовую катушку индуктивности. Для измерения индуктивности катушку подключают к зажимам Lx и настраивают контур C0Lx в резонанс с частотой генератора; значение индуктивности подсчитывают по формуле Томпсона:



где L< sub>x — измеряемая индуктивность, f0 — частота генератора, C0 — ёмкость образцового конденсатора. Пределы измерения добротности 5—1200 (на частотах от 50 кгц до 250 Мгц); погрешность измерения 5—10%.



  Лит.: Терешин А. И. и Софронов В. А., Справочник по эксплуатации радиоизмерительных приборов, 3 изд., К., 1969; Валитов Р. А., Сретенский В. Н., Радиотехнические измерения, М., 1970.

  Е. Г. Билык.

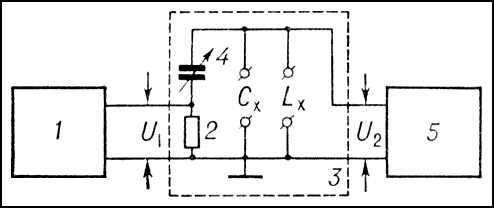

Блок-схема измерителя добротности: 1 — генератор; 2 — безиндуктивный резистор; 3 — контурная система; 4 — образцовый конденсатор С0; 5 — электронный вольтметр.
