Диэлектрический усилитель, усилитель электрических колебаний, в котором усиление создаётся изменением ёмкости конденсатора с сегнетоэлектриком при изменении подводимого к нему напряжения. В типовом каскаде усиления Д. у. (рис.) подводимые электрические колебания изменяют ёмкость конденсатора С и, следовательно, его реактивное сопротивление, что вызывает модуляцию колебаний, создаваемых генератором Г. Полученные на концах сопротивления нагрузки Zн модулированные колебания затем детектируются диодом D. В результате детектирования на выходе Д. у. возникают колебания, совпадающие по форме с подводимыми, но большей амплитуды. Часто в каскаде усилени я Д. у. конденсаторы с сегнетоэлектриком включаются по схеме электрического моста. Усиление по мощности низкочастотных (сотни гц — десятки кгц) электрических колебаний, даваемое одним каскадом Д. у., достигает 100. С повышением частоты (до нескольких Мгц) усиление существенно уменьшается (до 10 и менее). Для получения большего усиления в Д. у., как в ламповых и транзисторных усилителях, отдельные каскады усиления могут быть включены один за другим. Д. у., аналогично магнитному усилителю, с которым он сходен по принципу действия, применяют главным образом для усиления низкочастотных колебаний в устройствах автоматики, сигнализации и т.п.

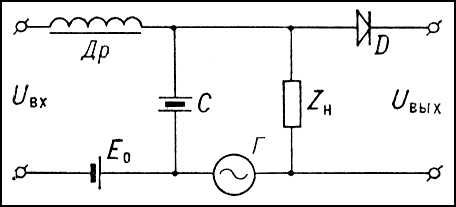

Схема каскада усиления диэлектрического усилителя: UВХ — подводимое напряжение сигнала; Др — высокочастот ный дроссель, защищающий источник усиливаемого сигнала от проникновения в него высокочастотных колебаний генератора Г; Е0 — источник постоянного напряжения для установления рабочего режима на конденсаторе С; С — конденсатор с сегнетоэлектриком; Г — генератор высокочастотных колебаний; ZН — сопротивление нагрузки; D — диод; UВЫХ — усиленное выходное напряжение сигнала.
