Диэлектрическая электроника, область физики, занимающаяся исследованием и практическим применением явлений, связанных с протеканием электрических токов в диэлектриках. Концентрация электронов проводимости или каких-либо других свободных носителей заряда в диэлектриках (дырок, ионов) пренебрежимо мала. Поэтому до недавнего времени диэлектрики в электро- и радиотехнике использовались только как изоляторы (см. Электроизоляционные материалы). Исследования тонких диэлектрических плёнок показали, что при контакте с металлом в диэлектрик переходят электроны или дырки, в результате чего у контакта в тонком слое диэлектрика появляются в заметн ом количестве свободные носители заряда. Если диэлектрик массивный, то весь его остальной объём действует по-прежнему как изолятор, и поэтому в системе металл—диэлектрик—металл ток ничтожно мал. Если же между двумя металлическими электродами поместить тонкую диэлектрическую плёнку (обычно 1—10 мкм), то эмитируемые из металла электроны заполнят всю толщу плёнки и напряжение, приложенное к такой системе, создаст ток через диэлектрик.

  Теоретически возможность протекания управляемых эмиссионных токов через диэлектрик была предсказана английскими физиками Н. Моттом и Р. Гёрни в 1940. Д. э. изучает протекание токов, ограниченных пространственным зарядом в диэлектриках, при термоэлектронной эмиссии из металлов и полупроводников, при туннельной эмиссии и т.д.

  Простейший прибор Д. э. — диэлектрический диод представляет собой сандвич-структуру металл—диэлектрик—мета лл (рис. 1). Он во многом аналогичен электровакуумному диоду и поэтому называется аналоговым. Его выпрямляющее действие обусловлено различием работы выхода электронов из электродов, изготовленных из разных металлов. Для одного из электродов — истока (аналог катода) применяется металл, у которого работа выхода электронов в данный диэлектрик мала (доли эв); для второго (сток — аналог анода) — металл с большой работой выхода (1—2 эв). Поэтому в одном направлении возникают значительные токи, а в обратном направлении токи исчезающе малы. Коэффициент выпрямления диэлектрического диода достигает значений 104 и выше.

  Создание диэлектрического триода связано с технологическими трудностями размещения управляющего электрода — затвора (аналог сетки в электровакуумном триоде) в тонком слое диэлектрика между истоком и стоком. В одном типе триода эмиссия происходит из полупроводника n, обладающего электронной проводимостью, в высокоомный полупроводник р с дырочной проводимостью, который играет роль диэлектрика (рис. 2). Низкоомные области, образованные из полупроводника Р+ с высокой дырочной проводимостью, исполняют роль, во многом сходную с ролью металлических ячеек сетки электровакуумного триода. Подаваемое на эти области внешнее напряжение управляет величиной тока, протекающего между истоком и стоком.

  В другом типе триода (рис. 3) затвор помещён вне диэлектрика CdS; его роль сводится к изменению распределения потенциала в диэлектрике, от чего существенно зависит величина тока. Физическая картина явлений в этих триодах значительно сложнее и существенно отличается от протекания эмиссионных токов в вакууме. Распространение получили триоды с изолированным затвором МОП (металл—окисел— полупроводник) или МДП (металл—диэлектрик—полупроводник).

  В приборах Д. э. удачно сочетаются достоинства полупроводниковых и электровакуумных приборов и отсутствуют многие их недостатки. Приборы Д. э. микроминиатюрны. Создание эмиссионных токов в диэлектриках не требует затрат энергии на нагрев эмитирующего электрода и не сталкивается с проблемой отвода тепла. Диэлектрические приборы малоинерционны, обладают хорошими частотными характеристиками, низким уровнем шумов, мало чувствительны к изменениям температуры и радиации.



  Лит.: Мотт Н., Герни Р., Электронные процессы в ионных кристаллах, пер. с англ., М., 1950; Адирович Э. И., Электрические поля и токи в диэлектриках, «Физика твердого тела», 1960, т. 2, в. 7, с. 1410; его же, Эмиссионные токи в твердых телах и диэлектрическая электроника, в сб.: Микроэлектроника, под ред. Ф. В. Лукина, в. 3, М., 1969, с. 393.

  Э. И. Адирович.

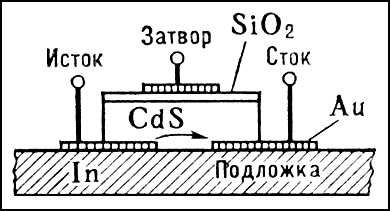

Рис. 3. Структура триода с изолированным затвором.


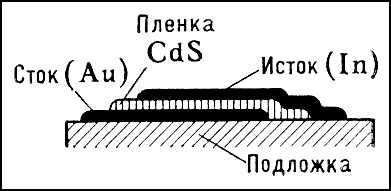

Рис.1. Диэлектрический диод, называемый сандвич-структурой.

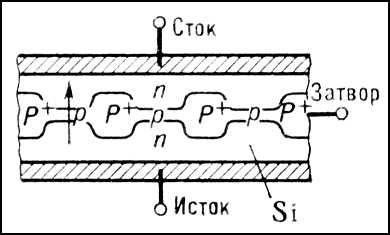

Рис. 2. Горизонтальный разрез диэлектрического триода со встроенной сеткой; n — полупроводник, обладающий электронной проводимостью; р — диэлектрик (высокоомный полупроводник с дырочной проводимостью), в который происходит эмиссия электронов; P+ — низкоомные области полупроводника с дырочной проводимостью, через которые электроны не проходят.
