Градирня (от нем. gradieren — cгущать соляной раствор; первоначально Г. служили для добычи соли выпариванием), устройство для охлаждения воды атмосферным воздухом. Современные Г. применяются главным образом в системах оборотного (циркуляционного) водоснабжения промышленных предприятий для понижения температуры воды, отводящей тепло от теплообменных аппаратов, компрессоров и т.п. Охлаждение происходит в основном за счёт испарения части воды, стекающей по оросителю в виде плёнок или капель под действием силы тяжести (испарение 1%) воды понижает её температуру примерно на 6oC). По типу оросителя Г. подразделяют на плёночные, капельные и брызгальные; по способу подачи воздуха — на вентиляторные, башенные (в которых создаётся тяга воздуха при помощи высокой вытяжной башни) и открытые (или атмосферные), использующие силу ветра и отчасти естественную конвекцию для протока воздуха через ороситель (ри с.). Вентиляторные Г. в свою очередь, делятся на секционные и отдельно стоящие. Вентиляторные Г. обеспечивают более глубокое и устойчивое охлаждение воды и допускают большие удельные тепловые нагрузки, чем башенные и атмосферные, но требуют дополнительного расхода электроэнергии. Производительность Г. характеризуется величиной плотности орошения — удельного расхода охлаждаемой воды, приходящегося на 1 м2 площади орошения. При проектировании тип и размеры Г. и её основных элементов определяются технико-экономическим расчётом в зависимости от количества и температуры охлаждаемой воды и параметров атмосферного воздуха.



  Лит.: Берман Л. Д., Испарительное охлаждение циркуляционной воды, 2 изд., М. — Л., 1957; Гладков В. А., Арефьев Ю. И., Барменков Р. А., Вентиляторные градирни, М., 1964.

  В. А. Гладков, Ю. И. Арефьев.

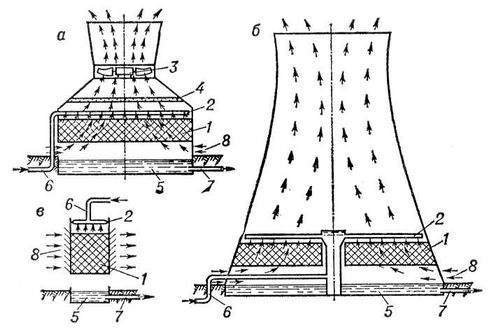

Градирни: а — вентиляторная; б — башенная; в — атмосферная; 1 — ороситель; 2 — водораспределитель; 3 — вентилятор; 4 — водоуловитель; 5 — резервуар; 6 — подвод воды; 7 — отвод воды; 8 — вход воздуха.
