Гидротурбина, гидравлическая турбина, водяная турбина, ротационный двигатель, преобразующий механическую энергию воды (её энергию положения, давления и скоростную) в энергию вращающегося вала. По принципу действия Г. делятся на активные и реактивные. Основным рабочим органом Г., в котором происходит преобразование энергии, является рабочее колесо. Вода подводится к рабочему колесу в активных Г. через сопла, в реактивных — через направляющий аппарат. В активной Г. (рис. 1) вода перед рабочим колесом и за ним имеет давление, равное атмосферному. В реактивной Г. (рис. 2) давление, воды перед рабочим колесом больше атмосферного, а за ним может быть как больше, так и меньше атмосферного давления. Первая реактивная Г. была изобретена в 1827 французским инженером Б. Фурнероном; эта Г. имела на рабочем колесе мощность 6 л. с., но из-за плохих энергетических свойств подобные. Г. уже не применяются. В 1855 американский инженер Дж. Френси с изобрёл радиально-осевое рабочее колесо Г. с неповоротными лопастями, а в 1887 немецкий инженер Финк предложил направляющий аппарат с поворотными лопатками (см. Радиально-осевая гидротурбина.). В 1889 американский инженер А. Пелтон запатентовал активную — ковшовую гидротурбину, в 1920 австрийский инженер В. Каплан получил патент на поворотнолопастную гидротурбину. Радиально-осевые, поворотнолопастные и ковшовые Г. широко применяются для выработки электрической энергии (см. Гидроэнергетика). Для расчёта профиля лопасти рабочего колеса Г., вращающегося с постоянной угловой скоростью, используется уравнение (рис. 3): где Н — рабочий напор Г., т. е. запас э нергии 1 кг воды (разность отметок горизонтов воды перед входом в сооружения гидравлической силовой установки и по выходе из них за вычетом потерь на сопротивление во всех сооружениях, но без вычета потерь в самой Г.); U1 и U2 — окружные скорости лопастей на входе воды в рабочее колесо и на выходе из него, м/сек; V1 и V2 — абсолютные скорости воды на входе и выходе, м/сек; (a1 и a2 — углы между направлениями окружных и абсолютных скоростей в точках, соответствующих осереднённой по энергии поверхности тока, град; g — ускорение свободного падения, м/сек2. В левую часть уравнения вводится множитель hr, являющийся гидравлическим кпд гидротурбины. Часть мощности, полученная колесом, расходуется на преодоление механических сопротивлений, эти потери учитываются механический кпд гидротурбин h0. Утечка воды в обход рабочего колеса учитывается объёмным кпд гидротурбины. Полный кпд гидротурбины h = hг · hm · h0 — отношение полезной мощности, отдаваемой турбинным валом, к мощности пропускаемой через Г. воды. В современной Г. полный кпд равен 0,85—0,92; при благоприятных условиях работы лучших образцов Г. он достигает 0,94—0,95. Геометрические размеры Г. характеризуются номинальным диаметром Д, рабочего колеса. Г. разных размеров образуют турбинную серию, если обладают однотипными рабочими колёсами и геометрическими подобными элементами проточной части. Определив необходимые параметры одной из Г. данной серии, можно подсчитать, пользуясь формулами подобия, те же п араметры для любой гидравлической турбины этой серии (см. Моделирование гидродинамическое и аэродинамическое). Каждую турбинную серию характеризует коэффициент быстроходности, численно равный частоте вращения вала Г., развивающей при напоре 1 м мощность 0,7355 квт (1 л. с.). Чем больше этот коэффициент, тем больше частота вращения вала при заданных напоре и мощности. Г. и электрический генератор обходятся дешевле при увеличении частоты их вращения, поэтому стремятся строить Г. с возможно большим коэффициентом быстроходности. Однако в реактивных Г. этому препятствует явление кавитации, вызывающее вибрацию агрегата, снижение кпд и разрушение материала Г. Графики, выражающие зависимости величин, характеризующих Г., называются турбинными характеристиками. На рис. 4 представлены характеристики Г. при постоянном напоре и частоте вращения колеса, но при различных нагрузках и расходе воды. В реальных условиях Г. работают при меняющемся напоре; их поведение в этом случае изображается универсальными характеристиками для модели и эксплуатационными характеристиками — для натурной Г. Универсальные характеристики строятся на основании лабораторных исследований модели, проточная часть которой геометрически подобна натурной. Характеристики поворотнолопастных и радиально-осевых гидротурбин, выпускаемых в СССР

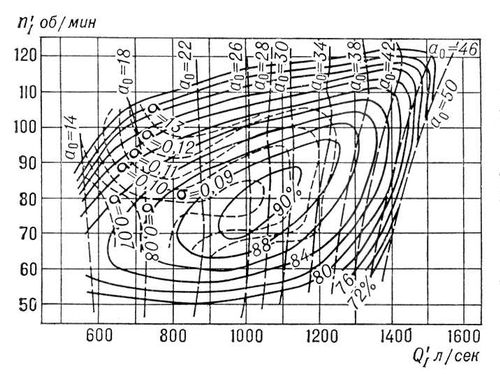

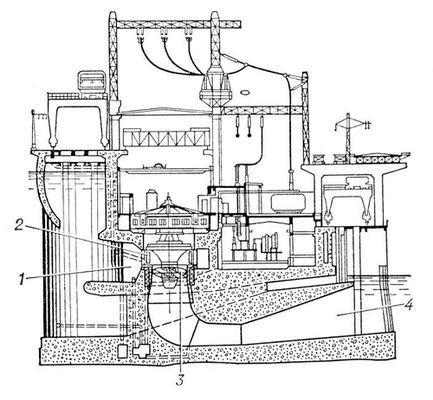

* Верхний предел показывает мощности, технически возможные. К 1970 максимальная единичная мощность работающих гидроагрегатов достигла 500 Мвт< /i>. На универсальных характеристиках (рис. 5), исходя из условий моделирования, в координатах приведённых величин расхода Q'1 л/сек и частоты вращения h'1 об/мин (характерных для Г. данной серии диаметром рабочего колеса 1 м, работающих при напоре 1 м) наносятся изолинии равных кпд h%, коэффициент кавитации s и открытия направляющего аппарата a0. Эксплуатационные характеристики (рис. 6) строятся на основании универсальных и показывают зависимость кпд натурной турбины h% от нагрузки N Мвм и напора Нм при номинальной частоте вращения турбины n = const. Здесь же обычно наносят линию ограничения мощности, выражающую зависимость гарантированной мощности от напора. На этих же характеристиках изображают лин ии равных допустимых высот отсасывания HS м, показывающих заглубление рабочего колеса Г. под уровень воды в нижнем бьефе (разность отметок расположения рабочего колеса и уровня нижнего бьефа). Проточная часть реактивных Г. состоит из следующих основных элементов (рис. 7): спиральной камеры гидротурбины 1; направляющего аппарата 2, регулирующего расход воды; рабочего колеса 3 и отсасывающей трубы 4, отводящей воду от Г. Реактивные Г. по направлению потока в рабочем колесе делятся на осевые и радиально-осевые. По способу регулирования мощности реактивные Г. бывают одинарного и двойного регулирования. К Г. одинарного регулирования относятся Г., содержащие направляющий аппарат с поворотными лопатками, через который вода подводится к рабочему колесу (регулирование в этих Г. производится изменением угла поворота лопаток направляющего аппарата), и лопастнорегулируемые Г., у которых лопасти рабочего к олеса могут поворачиваться вокруг своих осей (регулирование в этих Г. производится изменением угла поворота лопастей рабочего колеса). Г. двойного регулирования содержат направляющий аппарат с поворотными лопатками и рабочее колесо с поворотными лопастями. Поворотнолопастные Г., применяемые на напоры до 150 м, могут быть осевыми и диагональными гидротурбинами. Разновидностью осевых являются двухперовые, в которых на каждом фланце размещаются по две лопасти вместо одной. Радиально-осевые Г. одиночного регулирования применяют на напоры до 500—600 м. Активные Г. строят преимущественно в виде ковшовых Г. и применяют на напоры выше 500—600 м; их делят на парциальные и непарциальные. В парциальных Г. вода к рабочему колесу подводится в виде струй через одно или несколько сопел и поэтому одновременно работает одна или несколько лопастей рабочего колеса. В непарциальных Г. вода подводится одной кольцевой струей и поэтому одновременно работают все лопасти рабочего колеса. В активных Г. отсасывающие трубы и спиральные камеры отсутствуют, роль регулятора расхода выполняют сопловые устройства с иглами, перемещающимися внутри сопел и изменяющими площадь выходного сечения. Крупные Г. снабжаются автоматическими регуляторами скорости. По расположению вала рабочего колеса Г. делятся на вертикальные, горизонтальные и наклонные. Сочетание. Г. с гидрогенератором называют гидроагрегатом. Горизонтальные гидроагрегаты с поворотно-лопастными или пропеллерными Г. могут выполняться в виде капсульного гидроагрегата. Широкое распространение получили обратимые гидроагрегаты для гидроаккумулирующих и приливных электростанций, состоящие из насосо-турбины (гидромашины, способной работать как в насосном, так и в турбинном режимах) и двигателя-генератора (элект ромашины, работающей как в двигательном, так и в генераторном режимах). В обратимых гидроагрегатах применяются только реактивные Г. Для приливных электростанций используются капсульные гидроагрегаты. В 1962 в СССР разработана номенклатура поворотнолопастных и радиально-осевых Г., в которой даются система типов и размеров Г. и их основные гидравлические и конструктивные характеристики (табл.). Эта номенклатура основана на закономерном изменении зависимостей геометрических и гидравлических параметров рабочих колёс от напора. Основными тенденциями в развитии Г. являются: увеличение единичной мощности, продвижение каждого типа Г. в область повышенных напоров, совершенствование и создание новых типов Г., улучшение качества, повышение надёжности и долговечности оборудования. В СССР созданы и успешно работают Г. радиально-осевого типа мощностью 508 Мвт на расчётный напор 93 м с диаметром рабочего колеса 7,5 м для Красноярской ГЭС, разрабатываются Г. такого же типа для Саянской ГЭС (единичная мощность 650 Мвт, расчётный напор 194 м, диаметр рабочего колеса 6,5 м). Больших успехов в создании Г. достигли фирмы; «Хитати», «Мицубиси», «Тосиба» (Япония), «Нохаб» (Швеция), «Нейрпик» (Франция), «Инглиш электрик» (Великобритания), «Фойт» (ФРГ) и др. Например, японской фирмой «Тосиба» проектируются Г. для ГЭС Гранд-Кули-III единичной мощностью 600 Мвт на напор 87 м с диаметром рабочего колеса 9,7 м.

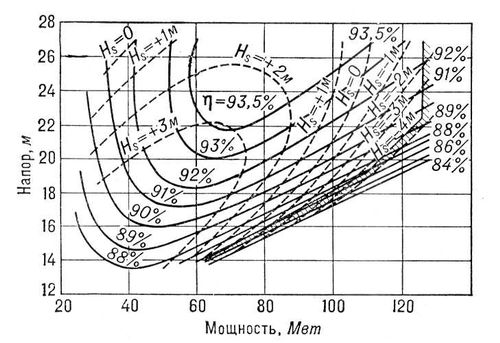

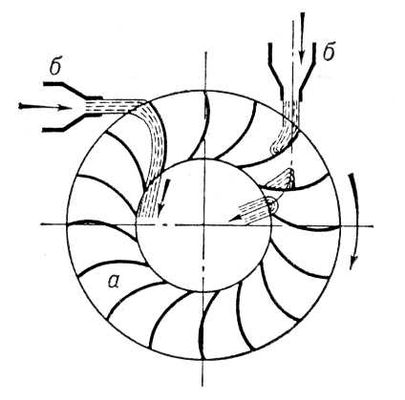

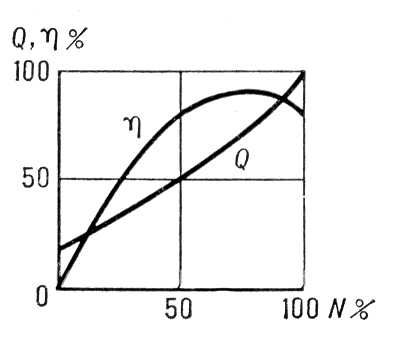

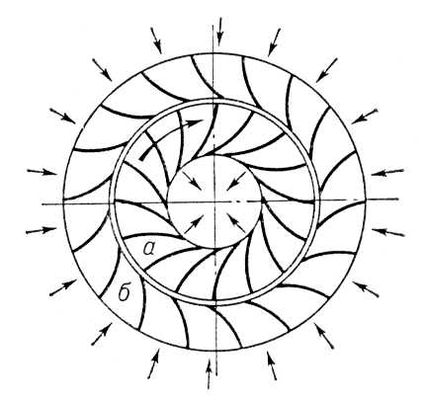

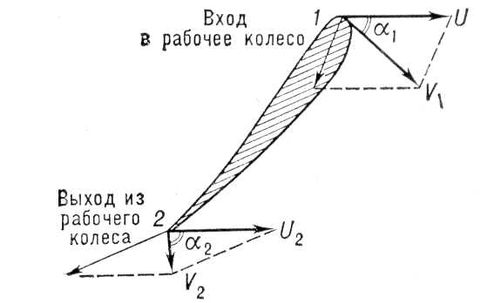

Лит.: Шпанхаке В., Рабочие колёса насосов и турбин, пер. с нем., ч. 1, М.—Л., 1934; Турбинное оборудование гидроэлектростанций, под ред. А. А. Морозова. 2 изд., М. — Л., 1958; Ковалев Н. Н., Гидротурбины, М. — Л., 1961; Кривченко Г. И., Автоматическое регулирование гидротурбин, М. — Л., 1964; Tenot А., Turbines hydrauliques et régulateurs automatiques de vitesse, v. 1—4, P., 1930—35. М. Ф. Красильников.  Рис. 7. Проточная часть реактивной гидротурбины.  Рис. 2. Схема реактивной гидротурбины: а — рабочее колесо; б — направляющий аппарат.  Рис. 5. Универсальные характеристики для модели гидротурбины.  Рис. 3. Треугольники скоростей на входе в рабочее колесо гидротурбины и на выходе из него.  Рис. 1. Схема активной гидротурбины: а — рабочее колесо; б — сопла.  Рис. 4. Характеристики гидротурбины при постоянном напоре и частоте вращения колеса: h — кпд; Q — расход воды; N — нагрузка гидротурбины.  Рис. 6. Эксплуатационные характеристики для натурной гидротурбины. |
