Гамма-спектрометр, прибор для измерения спектра гамма-излучения. В большинстве Г.-с. энергия и интенсивность потока -g-квантов определяются не непосредственно, а измерением энергии и интенсивности потока вторичных заряженных частиц, возникающих в результате взаимодействия g-излучения с веществом. Исключение составляет кристалл-дифракционный Г.-с., непосредственно измеряющий длину волны -g-излучения (см. ниже). Основными характеристиками Г.-с. являются эффективность и разрешающая способность. Эффективность определяется вероятностью образования вторичной частицы и вероятностью её регистрации. Разрешающая способность Г.-с. характеризует возможность разделения двух гамма-линий, близких по энергии. Мерой разрешающей способности обычно служ ит относительная ширина линии, получаемой при измерении монохроматического g-излучения; количественно она определяется отношением DE/E, где E — энергия вторичной частицы, DE — ширина линии на половине её высоты (в энергетических единицах) (см. Ширина спектральных линий). В магнитных Г.-с. вторичные частицы возникают при поглощении g-квантов в т. н. радиаторе; их энергия измеряется так же, как и в магнитном бета-спектрометре (рис. 1). Величина магнитного поля Н в спектрометре и радиус r кривизны траектории электронов определяют энергию e электронов, р егистрируемых детектором. Если радиатор изготовлен из вещества с малым атомным номером, то вторичные электроны образуются в основном в результате комптон-эффекта, если радиатор изготовлен из тяжёлого вещества (свинец, уран), а энергия g-квантов невелика, то вторичные электроны будут возникать главным образом вследствие фотоэффекта. При энергиях hv ³ 1,02 Мэв становится возможным образование гамма-квантами электронно-позитронных пар. На рис. 2 изображен магнитный парный Г.-с. Образование пар происходит в тонком радиаторе, расположенном в вакуумной камере. Измерение суммарной энергии электрона и позитрона позволяет определить энергию -g-кванта. Магнитные Г.-с. обладают высокой разрешающей способностью (обычно порядка 1% или долей %), однако эффективность таких Г.-с. невелика, что приводит к необходимости применять источники g-излучения высокой активности. В сцинтилляционных Г.-с. вторичные электроны возникают при взаимодействии g-квантов со сцинтиллятором (веществом, в котором вторичные электроны возбуждают флюоресценцию). Световая вспышка преобразуется в электрический импульс с помощью фотоэлектронного умножителя (ФЭУ, рис. 3), причём величина сигнала, создаваемого ФЭУ, пропорциональна энергии электрона и, следовательно, связана с энергией g-кванта. Для измерения распределении сигналов по амплитуде используются специальные электронные устройства — амплитудные анализаторы (см. Ядерная электрони ка). Эффективность сцинтилляционного Г.-с. зависит от размеров сцинтиллятора и при не очень большой энергии может быть близка к 100%. Однако его разрешающая способность невысокая. Для g-квантов с энергией 662 кэв DE/E ³ 6% и уменьшается с увеличением энергии E примерно как E-1/2 (подробнее см. Сцинтилляционный спектрометр). Действие полупроводниковых Г.-с. основано на образовании g-излучением в объёме полупроводникового кристалла (обычно Ge с примесью Li) электронно-дырочных пар. Возникающий при этом заряд собирается на электродах и регистрируется в виде электрического сигнала, величина которого определяется энергией g-квантов (рис. 4). Полупро водниковые Г.-с. обладают весьма высокой разрешающей способностью, что обусловлено малой энергией, расходуемой на образование одной электронно-дырочной пары. Для hv = 662 кэв DE/E ~ 0,5%. Эффективность полупроводниковых Г.-с. обычно ниже, чем сцинтилляционных Г.-с., т. к. g-излучение в Ge поглощается слабее, чем, например, в сцинтилляционном кристалле NaJ. Кроме того, размеры используемых полупроводниковых детекторов пока ещё невелики. К недостаткам полупроводниковых Г.-с. следует отнести также необходимость их охлаждения до температур, близких к температуре жидкого азота (подробнее см. Полупроводниковый спектрометр). Наивысшую точность измерения энергии g-квантов обеспечивают кристалл-дифракционные Г.-с., в которых непосредственно измеряется длина волны g-излучения. Такой Г.-с. аналогичен приборам для наблюдения дифракции рентгеновских лучей. Излучение, проходя через кристалл кварца или кальцита, отражается плоскостями кристалла в зависимости от его длины волны под тем или иным углом и регистрируется фотоэмульсией или счётчиком фотонов. Недостаток таких Г.-с. — низкая эффективность. Для измерения спектров g-излучения низких энергии (до 100 кэв) нередко применяются пропорциональные счётчики, разрешающая способность которых в области низких энергий значительно выше, чем у сцинтилляционного Г.-с. При hv > 100 кэв пропорциональные счётчики не используются из-за слишком малой эффективности. Измерение спектра g-излучения очень больших энергий осуществляется с помощью ливневых детекторов, которые измеряют суммарную энергию час тиц электронно-позитронного ливня, вызванного g-kвантом высокой энергии. Образование ливня обычно происходит в радиаторе очень больших размеров (которые обеспечивают полное поглощение всех вторичных частиц). Вспышки флюоресценции (или черенковского излучения) регистрируются с помощью ФЭУ (см. Черенковский счётчик). В некоторых случаях для измерения энергии g-квантов используется процесс фоторасщепления дейтрона. Если энергия g-кванта превосходит энергию связи дейтрона (~ 2,23 Мэв), то может произойти расщепление дейтрона на протон и нейтрон. Измеряя кинетич. энергии этих частиц, можно определить энергию падающих g-квантов.

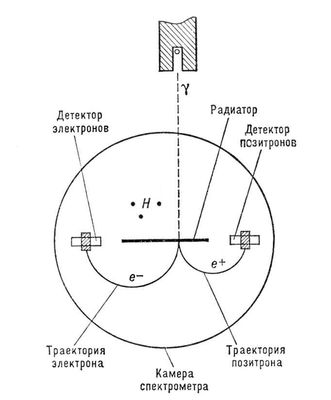

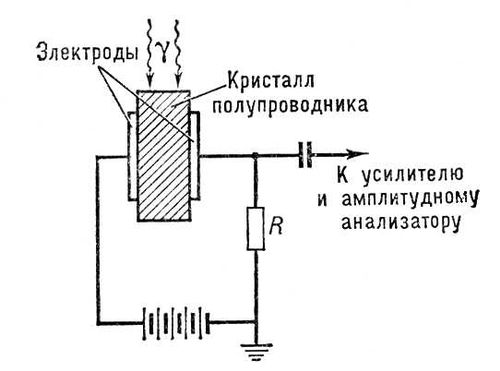

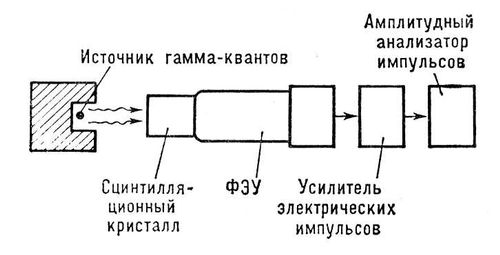

Лит.: Альфа-, бета- и гамма-спектроскопия, пер. с англ., под ред. К. Зигбана, в. 1, М., 1969; Методы измерения основных величин ядерной физики, пер. с англ., М., 1964; Калашникова В. И., Козодаев М. С., Детекторы элементарных частиц, М., 1966 (Экспериментальные методы ядерной физики, ч. 1). В. П. Парфенова, Н. Н. Делягин. Рис. 4. Схема полупроводникового гамма-спектрометра. Рис. 1. Схематическое изображение магнитного гамма-спектрометра. В магнитном поле Н, направленном перпендикулярно плоскости рисунка, вторичные электроны движутся по окружностям, радиусы которых определяются энергией электронов и полем Н. При изменении поля детектор регистрирует электроны разных энергий. Штриховкой показана защита из свинца. Рис. 3. Схема сцинтилляционного гамма-спектрометра. Рис. 2. Схематическое изображение парного гамма-спектрометра. В однородном магнитном поле Н, направленном перпендикулярно плоскости чертежа, электроны и позитроны движутся по окружностям в противоположных направлениях. |
