Газотрон [от газ и (элек) трон], двухэлектродный ионный прибор, используемый в качестве вентиля с неуправляемым электрическим разрядом. Г. применяют главным образом в высоковольтных выпрямителях переменного электрического тока радиопередатчиков. Электроды Г. — анод, изготовляемый из никеля, стали или графита, и оксидный катод с прямым или косвенным подогревом — помещены в среду инертного газа или смеси газов под давлением 0,1—0,25мм рт. ст. (1ммрт. ст. = 133,322 н/м2) либо паров ртути под давлением 0,001—0,01 мм рт. ст. (рис.).

  Катод, как правило, помещают в металлический (тепловой) экран для облегчения теплового режима работы. Выпрямляющее действие Г. обу словлено тем, что при положительном полупериоде переменного напряжения на аноде, превышающего напряжение зажигания Г., между анодом и катодом возникает несамостоятельный дуговой разряд, который поддерживается небольшим напряжением горения (10—30 в), а при отрицательном полупериоде анод находится под максимально выпрямляемым напряжением и ток в Г. практически отсутствует. Напряжение горения мало зависит от протекающего тока, который для различных маломощных Г. колеблется в пределах 0,01—0,5 а, а для мощных — 15—150 а. Вследствие незначительного падения напряжения (напряжение горения) при дуговом разряде выпрямители с Г. имеют высокий кпд (95—99%). Допустимая температура окружающей среды во время работы Г. с ртутным наполнением лежит в пределах от 15 до 50°С, а для Г. с газовым наполнением — от 60 до 100°С. Г. различают: по роду наполняющего газа (смеси газов) или паров металла (аргон, гелий, пары ртути и др.), по констру кции анода (открытая, полузакрытая, закрытая), по амплитуде выпрямляемого напряжения (низковольтные — тунгары — с напряжением на аноде до 300 в, нормальные — до 15 кв и высоковольтные — до 70 кв).



  Лит.: Власов В. Ф. Электронные и ионные приборы, 3 изд., М., 1960; Хлебников Н. Н., Электронные приборы, М., 1966.

  Г. Д. Петров.

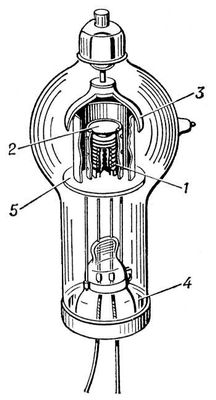

Мощный газотрон ВГ-163 с ртутным наполнением: 1 — оксидный подогревный катод; 2 — тепловой экран, соединенный с катодом; 3 — графитовый анод; 4 — горловина газотрона, в которой находятся капли ртути; 5 — тепловой экран.
