Вихревая топка, циклонная топка, в которой осуществляется спиральное движение газо-воздушного потока, несущего частицы топлива и шлака. В. т. используются в качестве предтопков камерных топок (см. Топочное устройство) на тепловых электростанциях и как технологические печи, например, для обжига медных руд. В В. т. частицы топлива поддерживаются во взвешенном состоянии за счёт несущей силы мощного вихря, вследствие чего в ней не выпадают даже крупные частицы (5—10 мм и более). В современных В. т. сжигаются куски твёрдого топлива размером 2—100 мм, при скорости струи подаваемого воздуха 30—150 м/сек. Существуют горизонтальные (рис.) и вертикальные циклонные предтопки, причём последние применяются значительно реже. Диаметр (D) горизонтальных циклонных предтопков — 1,2—4 м, относительная длина их (L/D) не превышает 1,5—1,6. Топки этого ти па широко используются за рубежом (США, ФРГ, ЧССР и др.), в СССР — значительно реже. В. т. характеризуются высоким тепловым напряжением сечения топочной камеры 42—63 Гдж/2·ч) или (10—15) · (106ккал·/(м2·ч), её объёма (8,5—21) Гдж/(м3·ч) или (2—5) · (106 ккал/3·ч) и степенью улавливания шлака до 90%. В камерной топке тепловое напряжение объёма в 10—2 0 раз меньше, а степень улавливания шлака не превышает 80%. Одна крупная В. т. позволяет обеспечить паропроизводительность котла лишь до 150—180 т пара в ч, поэтому у котлов большой мощности устанавливают до 12—14 горизонтальных циклонных предтопков.

  С. С. Филимонов.

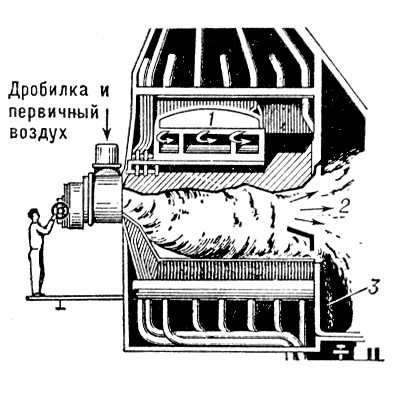

Горизонтальный циклонный предтопок: 1 — ввод вторичного воздуха; 2 — выход продуктов сгорания в топку; 3 — выход жидкого шлака.
